Neubau der Straßenbrücke K93 über den Alten Sielzug in Niebüll

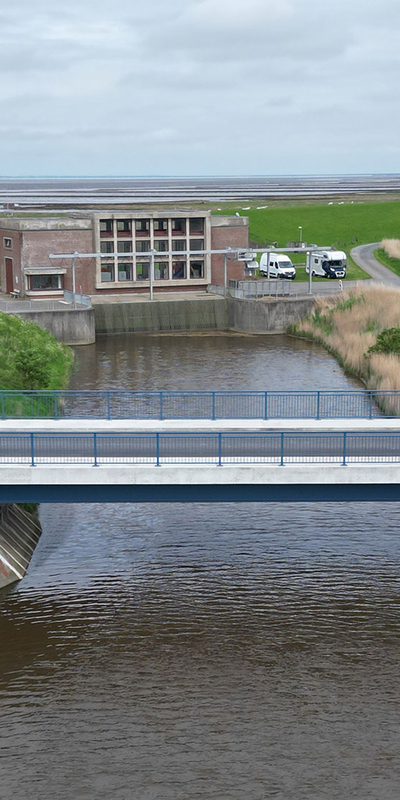

Die neu errichtete Straßenbrücke K93 in Niebüll, eine moderne Stahlverbundkonstruktion mit zwei Fahrstreifen über den Alten Sielzug. Mit innovativer Technik und nachhaltiger Planung verbessert sie die Verkehrsanbindung in der Region erheblich.

Facts & Figures

Fertigstellung

02/2024

Leistungen

ZTV-ING § 43 Objektplanung Ingenieurbauwerk LPH 4-5 § 51 Tragwerksplanung Ingenieurbauwerk LPH 4-5 Spezialtiefbau, Baubehelfe

Bauherr

LBV.SH

Länge

25 m

Projektbeschreibung

Standort

Niebüll
Deutschland

Die Straßenbrücke K93 wurde als moderne Infrastrukturmaßnahme mit zwei Fahrstreifen über das Gewässer "Alter Sielzug" in Niebüll errichtet. Die Brücke zeichnet sich durch eine Stahlverbundkonstruktion mit einer Stahlbetonfahrbahn aus, die unter Verwendung von Verbund-Fertigteil-Trägerelementen (VFT) realisiert wurde. Mit einer Spannweite von 25 Metern zwischen den Widerlagern und einer Gesamtbreite von rund 10 Metern zwischen den Geländern bietet sie ausreichend Platz für den Verkehr.

Die Kastenwiderlager aus Stahlbeton wurden auf Mikropfählen über eine Pfahlkopfplatte abgesetzt, wobei die Pfahlgründung der Bestandskonstruktion aufgrund unzureichender Tragfähigkeit nicht weiterverwendet werden konnte. Die Lagerung erfolgt durch zwei Elastomerlager pro Auflagerbank.

Die Montage der VFT-Träger mit werksmäßig betonierter Halbfertigteilplatte wurde effizient mit Mobilkränen durchgeführt, sodass kein zusätzliches Traggerüst erforderlich war. Die Ausstattung der Brücke, einschließlich Geländer, Böschungstreppen und Entwässerungssystemen, erfolgte gemäß den Richtzeichnungen für Ingenieurbauten (RIZ-ING) sowie den Zusätzlichen Technischen Vertragsbedingungen und Richtlinien für Ingenieurbauten (ZTV-ING).

Dieses Projekt stellt einen Fortschritt in der regionalen Verkehrsinfrastruktur dar und verbessert die Anbindung in der Umgebung nachhaltig.
